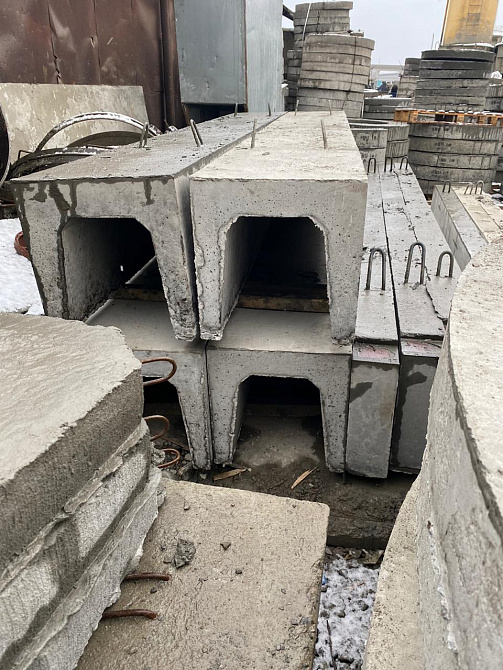

Лоток кабельный Л1-8/2
Лоток Л1-8/2 — железобетонное изделие, предназначенное для устройства каналов и тоннелей в промышленном, гражданском и жилищном строительстве. Используется для прокладки трубопроводов различного назначения, электрокабелей, электрошин, а также для транспортировки жидкостей.
Технические характеристики
Длина: 2970 мм
Ширина: 420 мм.
Высота: 360 мм.
Масса: 430 кг (0,43 т).
Объём: 0,17 м³.
Прочность на сжатие: B15.
Морозостойкость: F100.
Водонепроницаемость: W2.
Армирование: сварные сетки и каркасы из стали классов А-I и А-III, а также класса Вр-I.
Толщина защитного слоя бетона для рабочей арматуры: 15 мм при толщине конструкций до 100 мм включительно, 20 мм — при толщине более 100 мм.
Нормативный документ: серия 3.006.1-2.87, выпуск 1.
Особенности
Лоток рассчитан на вертикальную равномерно распределённую нагрузку 8 тс/м².
Маркировка «/2» означает, что длина изделия составляет половину от стандартной.
Лотки поставляются в положении формовки, полкой вверх. Кантовка в рабочее положение осуществляется на объекте.
Упрочнённые лотки Л1-8/2 применяют в районах с сейсмичностью до 9 баллов.
Применение
Лотки используются в каналах марки «КЛ 30х30-3», «КЛ 30х30-5», «КЛ 30х30-8», «КЛп 30х30-3», «КЛп 30х30-5», «КЛп 30х30-8». Они защищают инженерные коммуникации от механических и природных воздействий, подземных вод, коррозии. Также лотки способствуют сохранению тепла в теплотрассах.
Лоток кабельный железобетонный представляет собой открытую конструкцию с дном и бортами, в которую укладываются кабели и провода. Он изготавливается в соответствии с требованиями ГОСТ 23009-78, серии 3.407.1-157, 3.006.1-8, строительными нормами и правилами, техническими условиями и рабочей документацией и предназначен для электрических подстанций напряжением от 35 до 500 кВ.
Для маркировки кабельного лотка применяется условное обозначение, состоящее из букв и цифр, отображающих наименование лотка («Л», «УБК»), габаритные размеры (ширина, высота, длина), выраженные в дециметрах, величину расчетной нагрузки, варианты армирования и т.д.
Производители железобетонных изделий выпускают кабельные лотки как стандартных типоразмеров, так и по индивидуальным заказам. Выбор определенного типа и размера лотка зависит от заданной в проекте сооружения схемы укладки кабелей.
Технология прокладывания кабеля в лотках является наиболее простым, но эффективным и быстрым методом в обеспечении электроэнергией. Кабели распределяются и укладываются в подготовленные железобетонные лотки определенного размера и фиксируются с помощью стальных кронштейнов с интервалом в один метр. Сверху на лоток устанавливается плита перекрытия, для чего используются подъемные устройства.
Лотки, применяемые для укладки кабелей и проводов, должны отвечать таким качественным характеристикам, как водонепроницаемость и морозостойкость (до -40ºC). Поэтому, для их изготовления применяется тяжелый высококачественный бетон классов В20, В15, В25, а в качестве армирования используется строительная арматурная сталь классов А-1 и А-3. Не менее важными показателями качества кабельных лотков являются трещиностойкость, жесткость и прочность, которые проверяются в процессе испытаний при их производстве.
Наша компания предлагает широкий спектр кабельных железобетонных лотков, которые могут применяться на любых видах грунтов, в том числе при укладке кабельных линий на переувлажненных и просадочных почвах, а также в сейсмически неблагоприятных районах.
- Артикул Л 1-8/2
- Материал железобетон
- Производитель собственное производство
- Высота 360
- Допустимая нагрузка 3-15 тс/м2
- Вес 450 кг
- ГОСТ серия 3.006.1-2/87
- Длина, мм 2990
